Bertec Portable Swing Station
휴대용 스윙 분석 시스템 · 야구/소프트볼/골프 지면반력(GRF) 실시간 측정
Bertec 휴대용 스윙 스테이션은 야구, 소프트볼, 골프의 스윙 동작을 정밀하게 분석할 수 있는 데이터 기반 퍼포먼스 분석 장비입니다.
Bertec의 6축 힘판(Force Plate) 기술로 스윙 중 발생하는 지면반력(GRF)과 하체 드라이브를 실시간으로 측정하여, 파워·스피드·정확성·일관성 향상에 필요한 핵심 인사이트를 제공합니다.
영구 설치가 필요 없는 포터블 구성으로 연습장/실내/캠프/클리닉/쇼케이스 등 어디서든 동일한 품질의 측정과 훈련 운영이 가능합니다.
|
| 제품 개요 |
스윙 퍼포먼스의 핵심은 지면을 어떻게 밟고(Load), 어떻게 밀어내는지(Drive)입니다.
Bertec Portable Swing Station은 스윙의 결정적 순간을 포착하여 지면반력(GRF), 각 다리의 퍼포먼스, 밸런스(균형)를 객관적으로 정량화합니다.
데이터를 기반으로 스윙 메커니즘을 미세 조정하여 속도, 파워, 정확성, 일관성 개선에 필요한 코칭 포인트를 빠르게 도출할 수 있습니다. |
 |
| 주요 기능 및 특징 |
• 지면반력 측정: 준비 동작부터 임팩트까지 전 과정을 객관적으로 정량화
• 부하/드라이브 성능 정량화: 각 다리의 로드·드라이브 타이밍과 크기 분석
• 영구 설치 불필요: 포터블 구성으로 장소 제약 없이 운영 가능
• 모듈 호환/확장성: 힘판은 다른 Bertec 솔루션에서도 활용되도록 구성 가능
• 선수 비교/랭킹: 퍼포먼스 지표 기반 선수 비교 및 등급화(평가/선발/피드백)
• 모션캡쳐/기타 훈련 도구와 연동: 스윙 영상·3D 동작분석·센서 데이터 통합 가능
|
| 장비는 최소화, 활용도는 극대화 |
Bertec 솔루션은 다양한 야구 훈련 시나리오에 맞춰 힘판을 유연하게 통합할 수 있습니다.
휴대용 투구 마운드에서의 투구 출력(force) 분석부터, 휴대용 스윙 스테이션에서의 타격 반력(reaction force) 분석까지 한 흐름으로 구성 가능합니다.
특히 FP1013 / FP5210 힘판은 시스템 간 호환 사용이 가능하도록 설계되어
코치·트레이너·선수들이 투구/타격/포구 데이터를 하나의 세션에서 통합적으로 수집·비교할 수 있습니다. |
  |

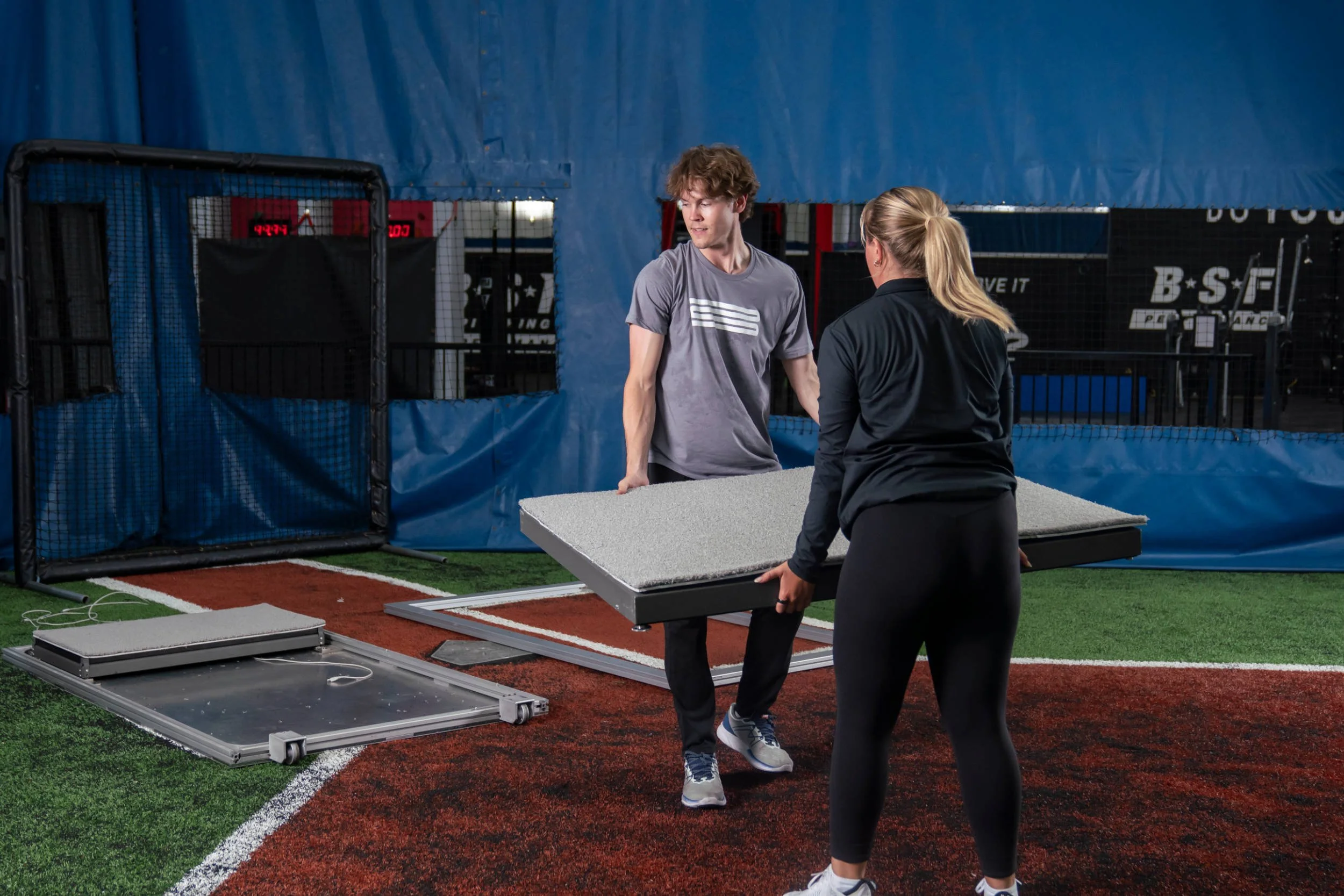

| 어디서든 이어지는 훈련 |
Portable Swing Station은 영구 설치 없이 어디서나 동일한 방식으로 훈련과 측정이 가능합니다.
이동성을 고려해 설계되어 연습장/실내 훈련장은 물론, 캠프, 클리닉, 쇼케이스 등 외부 행사장에서도 손쉽게 설치·운용할 수 있습니다.
장소 제약 없이 데이터 수집이 가능해 실제 경기 환경과 유사한 조건에서 스윙 퍼포먼스를 검증할 수 있습니다. |
| 시스템 구성 및 측정 항목 |
스윙 스테이션은 스윙 동작의 밸런스와 힘의 분산을 평가하기 위해 2개의 Bertec 6축 지면반력 힘판으로 구성됩니다.
• 타석 힘판: 스윙 중 로드(체중 이동)와 하체 지지 패턴 분석
• 타석 전면 힘판: 스텝·드라이브(밀어내기) 반력 및 추진력 분석
각 힘판에서 Fx / Fy / Fz 및 Mx / My / Mz를 획득하여 스윙의 타이밍, 추진력, 좌우 균형, 힘 전달 효율을 정량화할 수 있습니다. |
 |
| 적용 분야 (Applications) |
• 야구/소프트볼 타격 스윙 특성 연구 및 선수 퍼포먼스 평가
• 3차원 동작분석(모션캡쳐)과 함께 스윙의 운동학·운동역학 통합 분석
• 골프 스윙 지면반력 기반 퍼포먼스 분석 및 트레이닝 프로토콜 구축
• 캠프/클리닉/쇼케이스 현장에서의 포터블 데이터 수집 및 비교 평가 |
| 사양 (Specifications) |
| 힘판 구성 |
2개의 6축 힘판(타석 + 타석 전면) 구성 |
| 힘판 크기 |
1) 타석 힘판: 500 x 1000 x 80 (W x L x H, mm)
2) 타석 전면 힘판: 1300 x 1000 x 80 (Special Plate, mm) |
| 최대 하중 (N) |
Fz 10,000 / Fx, Fy 5,000 / Mx 3,000 / My 2,000 / Mz 1,500 |
| 구조 |
스윙 측정을 위한 손쉬운 설치/분해 및 이동 가능한 포터블 구조 |
| 호환 |
모든 주요 모션캡쳐/동작분석 장비와 연동 가능, 아날로그/디지털 출력 구성 가능 |
|
| * Force Plate / 출력 구성 및 연동 방식은 사용 환경(훈련/연구/현장)에 맞춰 제안 가능합니다. |
| 설치 예시 |
Bertec 힘판(Force Plate)을 기반으로, 측정 목적과 설치 환경에 맞춰 시드테크에서 스윙 스테이션/훈련 플랫폼을 맞춤 구성하여 제작할 수 있습니다.
실내 훈련장, 야외 캠프, 쇼케이스 등 다양한 현장에서 이동·설치·분해가 용이한 구조로 설계 가능합니다. |
 |
|
|
